作者：張心怡 來源：中國電子報、電子信息產業網
芯片作為腦機接口的核心元器件，已經成為腦機產業的技術角力點。在腦機接口對腦電信號進行采集、轉化、控制、傳輸、解碼以及實際治療中的神經刺激、神經調控等環節，都離不開芯片的參與。今年以來，國內外企業、高校在腦機接口芯片進展不斷。《中國電子報》圍繞腦機接口需要哪些芯片、注重芯片的哪些能力、芯片下一步的迭代方向，三問腦機芯片。
腦機接口需要哪些芯片？
腦機接口是在大腦與外部環境之間建立的一種新型的信息交流與控制通道,通過對腦電信號的采集、處理、輸出、執行，再將信號反饋給大腦，實現腦與外部設備之間的直接交互。
北京芯智達神經技術有限公司研發總監張壘向《中國電子報》表示，在腦機接口對腦電信號進行采集、轉化、控制、傳輸?shù)娜溌飞希夹枰酒膮⑴c。
“以輸出型腦機接口為例，首先是采集芯片對腦電信號進行采集、調理和模數轉化，將模擬信號轉換成數字信號。接下來，數字信號將傳輸給主控芯片，由主控芯片進行管理和轉發。對于無線傳輸?shù)哪X機接口，主控芯片將數據轉發給無線芯片。對于通過線纜與計算機等外部設備連接的腦機接口，主控芯片會將數據轉發給接口芯片。如果要控制外部設備，比如實現意念打字等，需要解碼芯片。此外，腦機接口的供電需要電源管理芯片?！睆垑菊f道。
而在輸入型腦機接口中，也需要芯片參與神經活動調控。比如，在深部腦刺激（DBS）等療法中，電極通過手術植入腦內深層，通過電刺激特定腦結構來緩解各類腦部疾病的癥狀。在這一過程中，需要神經調控芯片或神經刺激芯片來實現神經刺激。
隨著雙環路、多模態等新的腦機接口方案持續涌現，能夠處理更多數據形態、集成更多功能的芯片品類也成為腦機接口產業的重要方向。四川省經濟和信息化廳等8部門在5月12日印發的《四川省腦機接口及人機交互產業攻堅突破行動計劃（2025—2030年）》中，提出攻克低功耗腦機芯片、高靈敏高分辨智能傳感器、多模態感知融合芯片、自適應能源管理單元等核心器件，并著力攻克類腦解碼芯片、雙向閉環神經調控芯片、多模態生物傳感器等新興器件軟件。
腦機芯片注重哪些性能指標？
采集芯片是當前腦機接口硬件領域的競爭焦點。張壘告訴記者，腦機接口對于采集芯片的電氣性能有著較高要求，包括輸入噪聲、共模抑制比、信號采集范圍等指標。對于被歸類為有源植入式醫療器械的植入式腦機接口，還要充分考慮其芯片的體積、功耗、魯棒性和可靠性。
由于腦電信號屬于模擬信號，采集芯片需要對其進行放大、濾波后再模數轉化為數字信號，這就需要集成濾波器、模數轉換器等組件，并對模擬電路設計、集成度、功耗提出了較高要求。因而許多企業在設計腦電信號采集芯片時，采用了ASIC（專用集成電路）架構。
Neuralink腦機接口傳感器 （來源：馬斯克與Neuralink署名論文）
以馬斯克創立的腦機接口公司Neuralink為例，其腦機接口植入物N1 Chip試驗版本的傳感器包含12個ASIC，每個ASIC包含256個獨立可編程放大器（Neuralink稱為“模擬像素”）、模數轉換器以及外圍控制電路。神經科技博主Neuronic發布于Medium的分析報告顯示，一個“模擬像素”由模擬電路、濾波器等組成。理想情況下，每個電極對應一個模擬像素，以便獨立配置。N1 Chip試驗版本的傳感器包含3072個模擬像素，這些模擬像素的性能決定了信號質量和神經接口特性。在設計模擬像素時，應重點考慮三個因素：一是尺寸盡可能小，以便在芯片上集成更多像素；二是功耗盡可能低，減少發熱并延長電池續航；三是噪聲盡可能低，以確保所采集的信號質量。
當前，采集芯片往往也集成了神經刺激功能。Neuralink的ASIC能夠在每個通道上進行電刺激，以滿足調節神經活動需要。海南大學于今年5月公示完成科技成果轉化的高通量神經信號采集刺激芯片8X-R128S4，能夠獨立完成神經信號的采集和數字化輸出。該芯片集成128通道模擬放大電路、多通道選擇電路和模數轉換電路，可以同時采集128通道神經信號，并提供多個刺激通道輸出。

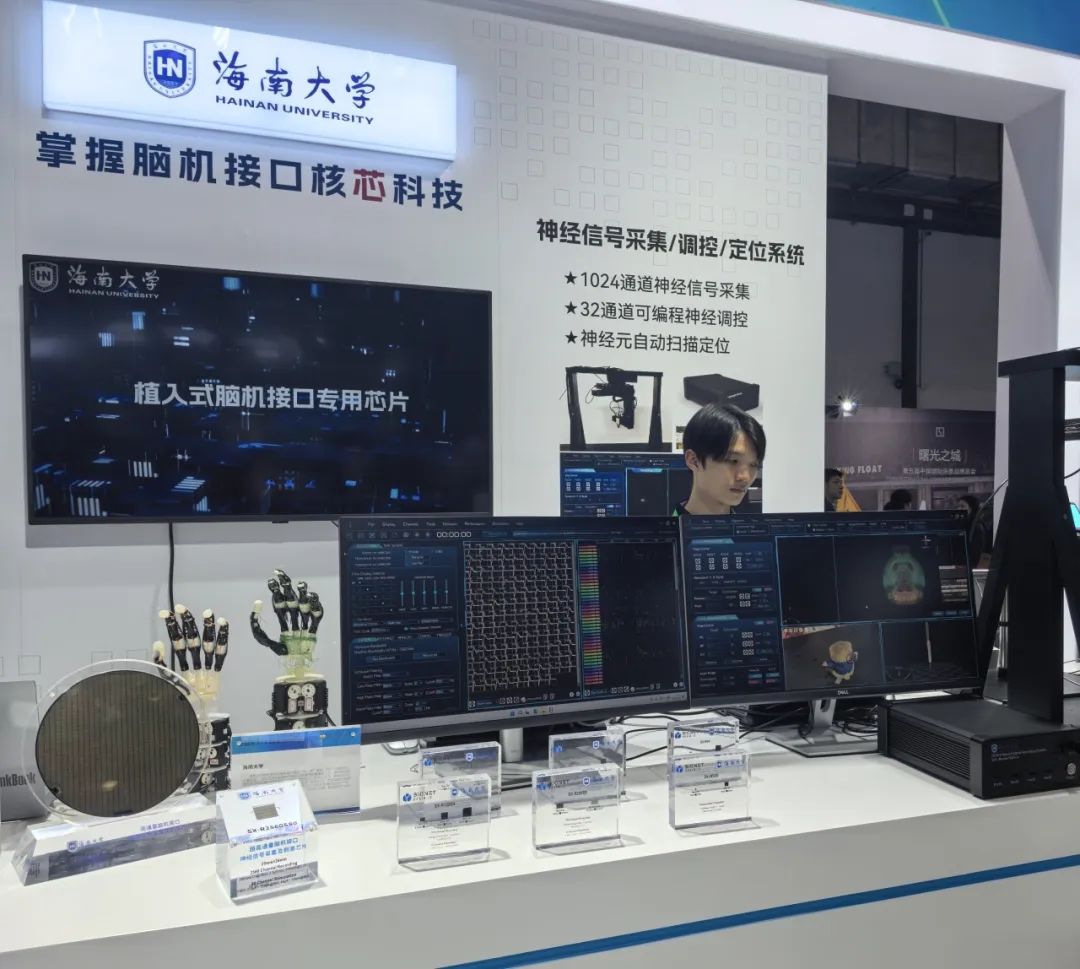

海南大學自研腦機接口專用芯片亮相第五屆中國國際消費品博覽會（來源：海南大學融媒體中心）
而神經調控作為腦機臨窗應用的重要方向，也帶動了神經調控相關芯片的持續創新。天津大學自動化學院教授孫彪撰文指出，刺激裝置的效率和安全性一直是神經調控芯片首要考慮的問題。隨著技術的不斷演進，低功耗、高效能、安全性高的神經調控芯片將為更多神經疾病治療和增強領域帶來突破性的進展。
我國近兩年在神經調控芯片取得積極進展。去年10月，天津大學、北京工業大學、天津中醫藥大學、南方科技大學的研究人員合作設計出一款八通道高壓神經刺激集成電路。該芯片主要包括波形發生器、電荷平衡器和高壓驅動器，通過使用指數波形輸出代替?zhèn)鹘y(tǒng)的恒流刺激模式，在減少電能消耗的同時有效控制熱量散發，并基于雙相刺激電流配合主動電荷平衡保證安全性，有效減少對組織的損傷。海南大學腦機芯片神經工程團隊研發的SX-S32高自由度神經調控芯片支持32通道獨立設置刺激參數，可針對不同患者需求定制治療方案。
腦機芯片的下一步？
相對于大腦的860億神經元，目前的腦機接口設備能夠采集的神經元信號還在數百到數千的范圍，大規模的記錄和準確解碼仍待攻克。
因而在技術能力上，腦機接口芯片需要向更高的通道密度、更強的數據處理能力、更優的能效表現以及高分辨率、低噪聲等方向持續迭代。
面向腦機接口的多功能、一體化趨勢，相關企業也在推出更加靈活的芯片架構與更加緊湊的系統封裝。
比如，在芯片架構方面，游戲玩家熟悉的“G胖”（Valve首席執行官Gabe Newell）參與創建的腦機接口公司Starfish宣布，將于2025年年底交付定制化的微型超低功耗電生理芯片。該芯片以集成至無線、無電池植入體為目標，采用能夠應對多種功耗與數據的設計，包括可以關閉放大器以省電，對數據進行濾波和下采樣時，能夠跳過部分通道以節省帶寬等。
系統封裝方面，Neuralink開發了一種新型的對準和倒裝芯片鍵合工藝，能夠?qū)?072個通道封裝在23×18.5平方毫米的面積。倒裝芯片鍵合工藝的使用，保持了線程的小橫截面積，以減少對大腦組織的影響。
在人工智能席卷各類終端的浪潮中，腦機接口廠商也在引入更多、更先進的感知和算力平臺，推動AIGC、大模型等賦能型技術落地腦機設備。今年1月，植入式腦機接口企業Synchron宣布與全球領軍GPU供應商英偉達的Holoscan平臺合作，通過提升神經信號處理技術和多AI推理技術，降低系統延遲、增強隱私保護，并為用戶提供更靈敏、直觀的BCI體驗。英偉達將為Synchron提供多種AI模型、數據模態的統一框架和經過優化的應用框架，涵蓋傳感器輸入/輸出集成、GPU直接數據攝取、加速計算、實時AI等環節。
作為神經科學、臨床醫學、材料科學、芯片技術、機器人、算法等跨學科交融的“超級工程”， 腦機接口還需要跨學科的協同機制和復合型人才培養模式。在芯片領域，基于校企合作、跨校合作的研發模式正在開展。今年2月，清華大學集成電路學院與天津大學腦機海河實驗室聯合開發出國際首個基于憶阻器神經形態器件的“雙環路”無創演進腦機接口系統。清華大學集成電路學院副院長唐建石在接受科協頻道采訪時表示，從材料、器件、工藝到電路、架構設計，再到芯片測試和算法演示等，該項目的每個環節都體現了不同領域的技術專長。除了跨校合作，清華團隊還包括近10位教師和上百位成員，每個團隊成員發揮各自的優勢，齊心協力推進成果的研發。
